В Советском Союзе в год выпускается около полутора миллионов мотоциклов, мотороллеров и мопедов.
В основном, мотосредства используются в сельской местности. Это обусловлено их повышенной проходимостью по проселочным дорогам и бездорожью.
При эксплуатации мотосредства со временем требуют замены вышедших из строя деталей.
Владельцы, как правило, сами проводят профилактический и текущий ремонт мототехники.
Приобрести запасные части к мототехнике поможет посылочная торговля по индивидуальным заказам сельского населения, организованная на базах Главкоопкультторга Центросоюза, на которых сосредоточена многочисленная номенклатура деталей.
Простота и эффективность посылочной торговли по индивидуальным заказам населения очевидна.
Владельцам мотоциклов, которые захотят воспользоваться посылочной торговлей, достаточно выслать заказ на посылочную базу, которая посылкой наложенным платежом отправит исполненный заказ в адрес получателя.
В заказе на приобретение запасных частей на посылочных базах необходимо разборчиво указать почтовые реквизиты (обязательно указать почтовый индекс), наименование деталей, заводской номер детали, номенклатурный номер (образец заказа—приложение № 9 на стр. 81).
С правилами посылочной торговли Вы можете подробно ознакомиться в приложении на стр. 78.
Цель настоящего каталога—помочь владельцу мотоцикла познакомиться с его устройством, монтажно-демонтажными работами, определить возможные неисправности агрегатов мотоцикла с Урал» модели «М-67-36» и способы их устранения.
Иллюстрации в каталоге помогут лучше разобраться и понять порядок разборки и сборки основ-
ных узлов и деталей мотоцикла, а также найти необходимую деталь для его ремонта.
Торговые организации могут использовать данный каталог для составления заявок на запасные части промышленности.
В каталоге на стр. 74 можно познакомиться с взаимозаменяемостью отдельных узлов и деталей ранее выпускавшихся и последних моделей.
На рисунках каталога детали изображены в порядке технологической последовательности при сборке.
Индексы А.01, 02, 04 означают, что конструкция деталей изменена по сравнению с выпускавшейся ранее, но взаимозаменяема с ней. Другие буквенные и цифровые индексы Б. В. 10, 20, 40 указывают на то, что конструкция этих деталей изменена и они не взаимозаменяемы с ранее выпускавшимися деталями.
Номера деталей с индексом Р1, Р2, РЗ означают, что данные детали изготавливаются 1, 2, 3 ремонтных размеров.
Основные ремонтные детали кривошипно-шатунного механизма приводятся в таблице на стр. 61.
Условные обозначения антикоррозийных покрытий на крепежных деталях (нормалях), представляемые через дефис после номера детали, следующие.
П—без покрытия, П2—форматирование и промас-ливание, П8—цинкование, П13—защитно-декоративное блестящее хромирование, П27—светлое (блестящее) цинкование, П29—цинкование и пассивирование.
Заводы постоянно работают над усовершенствованием выпускаемых деталей, поэтому в конструкции узлов и деталей могут быть внесены изменения, которые не отражены в каталоге.
Для удобства пользования каталогом в конце его помещен указатель того или иного раздела, а также образец бланка-заказа.
Товар с выбранными характеристиками временно отсутствует на складе. Выберите другие характеристики в выпадающем списке или свяжитесь с менеджером нашей компании для консультации.
Будет доступен:
Издательство | Прочие издатели |
Количество страниц | 84 |
Обложка | мягкая |
Иллюстрации | рисунки |
Цветность | Ч/Б |
Тип товара | Книга |
Язык | русский |
Формат (Ш х В) | 210 х 295 мм |
Стр.
ВВЕДЕНИЕ 3
Мотоциклы тяжелого класса «Урал» 4
Краткая техническая характеристика мотоцикла «Урал» М-67-36 5
Устройство мотоцикла «Урал» М-67-36 7
ГРУППА 01 ДВИГАТЕЛЬ
Картер, поддон 11
Крышки картера, масляный фильтр 12 Коленчатый вал с шатунами и поршнями 13
Цилиндры и головки цилиндров 15
Механизм газораспределения 16

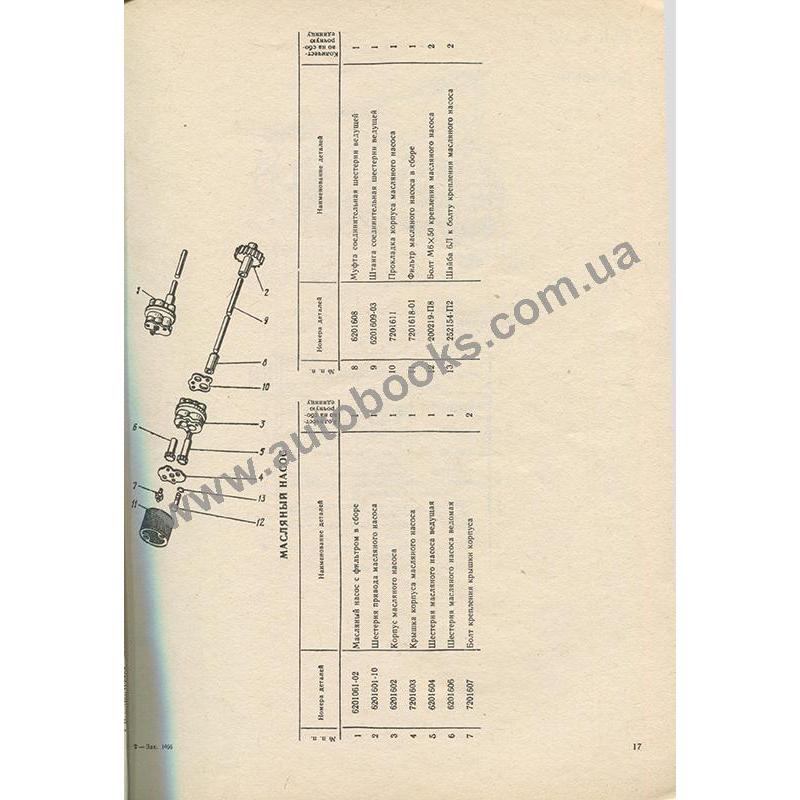

Масляный насос 17
ГРУППА 03 СЦЕПЛЕНИЕ
Сцепление 18
Механизм выключения сцепления 19
ГРУППА 04 КОРОБКА ПЕРЕДАЧ
Коробка передач, картер, крышки 20
Валы и шестерни коробки передач 22
Механизм переключения передач 24
ГРУППА 05 ГЛАВНАЯ ПЕРЕДАЧА
Главная передача, карданный вал 25
Картер крышки, шестерни, задний тормоз 26
ГРУППА 06 КОЛЕСО, ПЕРЕДНИЙ ТОРМОЗ
Колесо 28
Передний тормоз 29
ГРУППА 08 ВИЛКА ПЕРЕДНЯЯ
Вилка передняя, щиток 30
Перо вилки, труба, наконечник, кожух 31
Сальник пера вилки, амортизатор 32
Рулевой демпфер 33
ГРУППА 09 РАМА МОТОЦИКЛА
Рама, маятник 34
Подставка, подножки, замок 36
Щиток задний 37
ГРУППА 10 БЕНЗОБАК
Бензобак 38
ГРУППА 11 ОРГАНЫ УПРАВЛЕНИЯ
Руль, тросы 39
Труба руля, рычаги, рукоятки управления 40
Механизм привода и стояночного тормоза 41
Стр.
ГРУППА 12 ТРУБЫ ВЫХЛОПНЫЕ, ГЛУШИТЕЛИ
Трубы выхлопные, глушители 42
ГРУППА 13 СЕДЛО
Седло 43
ГРУППА 15 ФИЛЬТР, ВОЗДУШНЫЙ КОРРЕКТОР, КАРБЮРАТОР
Фильтр, воздушный корректор, карбюратор
ГРУППА 16 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Щиток ветровой коляски, зеркало заднего вида 45
Щиток ветровой мотоцикла 46
Брызговики 47
ГРУППА 17/18 ЭЛЕКТРООБОРУДОВАНИЕ МОТОЦИКЛА
Электрооббрудование мотоцикла 48
Электрооборудование мотоцикла 50
ГРУППА 20 КОЛЯСКА
Коляска мотоцикла, шасси коляски с электрооборудованием, электроборудование коляски 51
Шасси коляски 52
ГРУППА 21 КУЗОВ КОЛЯСКИ
Кузов коляски, подвеска кузова коляски 54
ГРУППА 24 ИНСТРУМЕНТ
Инструмент и принадлежности 55
ГРУППА 26 ПРУЖИННО-ГИДРАВЛИЧЕСКИЙ АМОРТИЗАТОР 56
Подшипники 57
Резиновые сальники 59
Ремонтные детали кривошипно-шатунного механизма и цветовые индексы деталей 61
Возможные неисправности и способы их устранения 62
Стр.
Монтажно-демонтажные работы по мотоциклу 71
Ведомость основных узлов и деталей мотоцикла модели «Урал» М--67-36 взаимозаменяемых с узлами и деталями мотоциклов М-67, М-66, М-63 74
Взаимозаменяемость основных узлов и деталей мотоцикла М-67-36 с узлами и деталями мотоциклов ранее выпускавшихся моделей 78
Правила посылочной торговли и адреса посылочных баз 78
Образец письма-заказа 81
